Die Dreh- und Fräsmaschinen der Serie + C sind mit einer 30° geneigten HT300 Bettkonstruktion Standard aus Grauguss, Linearführungen und Kastenführungen erhältlich. Präzisionsinterne Riemenspindeln Standard mit Rundgeber für unschlagbare Leistung. Kopfverjüngung von A2-5 bis A2-15. Arbeitsdurchmesser von 320 mm bis 700 mm, Längen von 500 mm bis 4000 mm optional mit stabiler Halterung. Der schnellwechselnde bewegliche Turm kann vom Typ BMT oder VDI sein, um den Schnitt zu bearbeiten. Kundenspezifisch programmierbare oder hydraulische Heckstock.

Beschreibung
Überblick

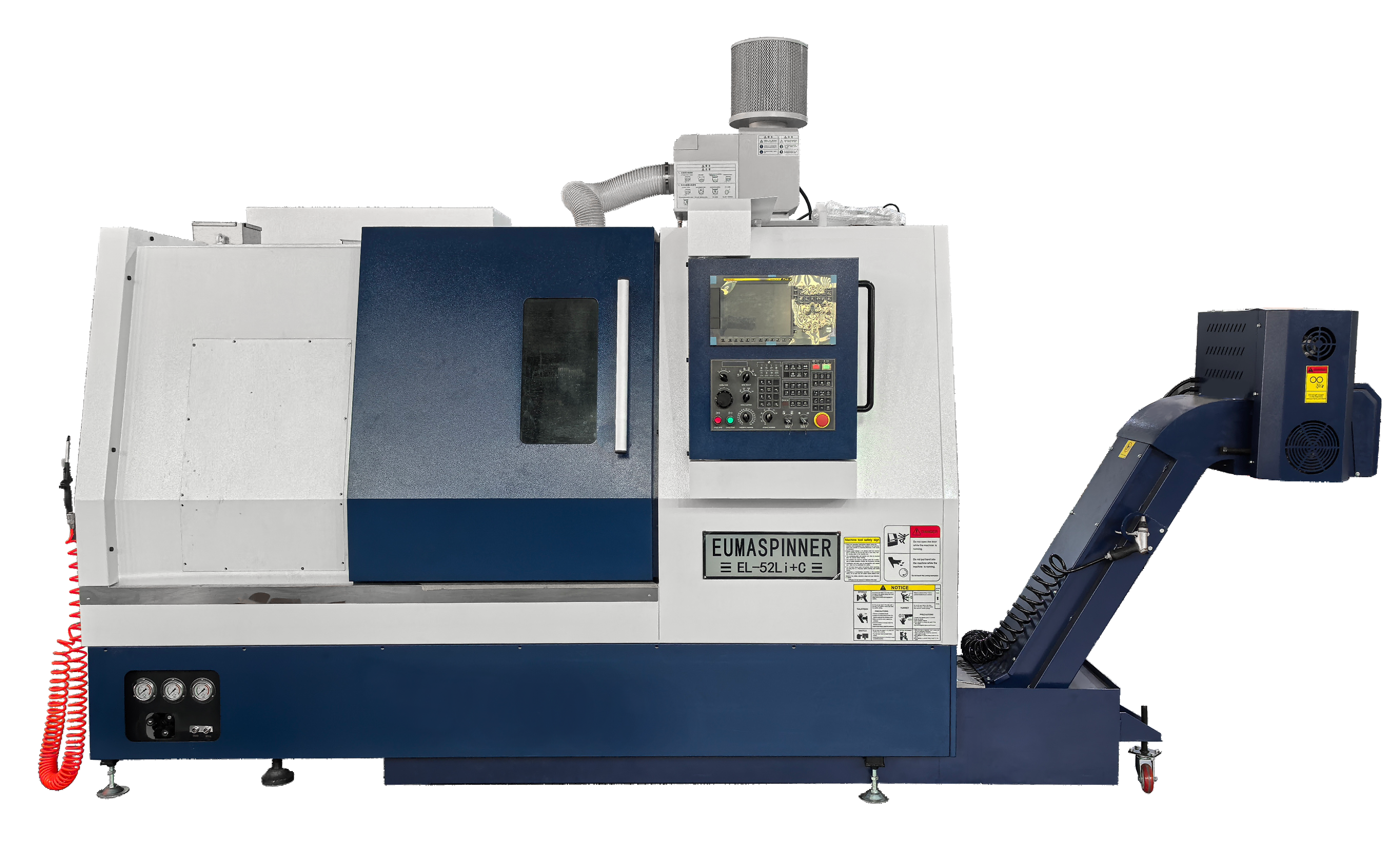

Mit fast 20 Jahren Erfahrung in der Herstellung von Schrägbettdrehmaschinen. EUMA22 hat Spinner technisches Know-how und erfahrene Ingenieure gesammelt. Diese Dreh- und Fräsmaschine der Serie EL + C mit hervorragender statischer und dynamischer Stabilität entstand vor 20 Jahren in den 2000er Jahren. Wir haben die optimale Konstruktion der Maschinen entwickelt, um die perfekte Balance zwischen roter Kraftstabilität und Präzision zu bieten, was zu einer leistungsstarken kompakten Drehmaschine führt.
Superstarres Siames-Gießbett
EUMA22 Das Drehbett der Serie EL+C von Spinner besteht aus einteiligem HT300-Grauguss, das einteilig gegossen, gehärtet und geschliffen wurde. Sie zeichnen sich durch eine breite Schienenspannweite, einen niedrigen Schwerpunkt, eine große Bettschwingung und eine hohe Steifigkeit aus und bieten gleichzeitig hervorragende Entwässerungs- und Spanabfuhrleistungen. Das Innere der Basis ist mit dicht verteilten Verstärkungsrippen ausgestattet, um Verformungen durch Scherspannungen und Zugspannungen effektiv zu beseitigen.
Sorgfältige manuelle Schabarbeit
Der Spindelstock und der Kugelgewindehalter müssen präzise abgekratzt werden, um eine engere Ausrichtung und Toleranzen zwischen den passenden Komponenten zu gewährleisten und somit eine hervorragende Gesamtgenauigkeit und Maschinenstabilität zu gewährleisten.
Durch geschicktes manuelles Kratzen werden Öltaschen mit hohen und niedrigen Fleckmustern erzeugt, die die Gleitflächen zwischen Sattel und Gehäuseführungen für ein reibungsloses Gleiten ausrichten und gleichzeitig Verschleiß und Wärme durch Reibung reduzieren.
Antriebsmechanismus für eine Kugelgruppe
Der übergroße AC-Servomotor wird verwendet, um einen starken Schub für hohe Vorschubgeschwindigkeiten und präzise Schnitte zu liefern. Vorgespannte präzise kundenspezifische HIWIN/THK-Kugelgewinde mit großem Durchmesser sind direkt mit dem Antrieb verbunden und ermöglichen nahezu spielfreie Bewegungen. Gemäß der deutschen Norm VDI3441 erreicht die Wiederholgenauigkeit des Vollhubs bei einer Länge von 1000 mm 0,003 mm.
Linearführung
Das INNA/THK-Linearführungsdesign bietet einen niedrigen Reibungskoeffizienten und minimiert Unterschiede zwischen dynamischer und statischer Reibung. Dadurch tritt beim Submikrometer-Vorschub kein Stick-Slip auf.
