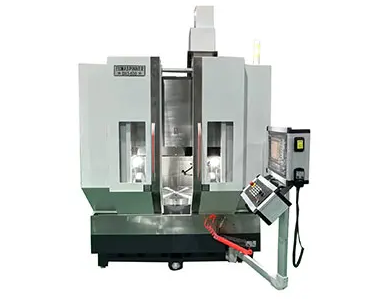

Von der Zeichnung bis zur Geburt verkörpern die Bearbeitungszentren der Serie Eumaspinner DX5 das Know-how und die Know-how europäischer Werkzeugmaschinen und setzen auf die stärkste technische Basis EUMASPINNER. Original importierte Präzisions-Direktantrieb und Elektrospindel 12000/15000/20000 U/min und hohes Drehmoment, niedriger Energieverbrauch, hochpräzise DD-Motor Drehschwenktisch Durchmesser 630 und 800 mm Die kundenspezifische Lösung erweitert den Bearbeitungsbereich und verbessert die Bearbeitungseffizienz. Maschinenpositionierung und Wiederholgenauigkeit Positionsgenauigkeit wird in Mikrometern gemessen. Verschiedene europäische Optionen Artikel sind nach Benutzerwunsch verfügbar. Ohne Zweifel ist unser DX5 das wettbewerbsfähigste High-End-5-Achs-Bearbeitungszentrum, das derzeit erhältlich ist.

Beschreibung
Überblick
Die Bearbeitungszentren der Serie DX5 verfügen über eine Portalstruktur mit hoher dynamischer Steifigkeit, die die Anforderungen der hochfesten 5-Achsen-gleichzeitigen Bearbeitung effektiv erfüllen kann. Der Basisguss besteht aus hochfestem duktilem Gusseisen und ist mit Harzsand geformt, der eine starke Dämpfung und Vibrationsdämpfung aufweist. Durch Finite-Elemente-Analyse und dynamische Optimierung erreicht die Maschine eine hohe Stabilität und Präzision, was eine optimale Bearbeitungsgenauigkeit und Oberflächenqualität gewährleistet. Verbund-Wiegendrehtisch, Arbeitsfläche und Sockel sind aus duktilem Gusseisen gefertigt und besitzen eine hohe Steifigkeit. In Kombination mit einer Hochgeschwindigkeits-Präzisions-Elektrospindel kann es verschiedene komplexe Oberflächenbearbeitungsanforderungen erfüllen, den Werkstückspannzyklus reduzieren, die Teilegenauigkeit und -produktivität verbessern und die Bearbeitungskosten senken.
Mineralgussbett aus superhartem Marmor
EUMADie 5-Achs-Bearbeitungszentren der Serie DX von SPINNER sind aus Marmor-Mineralgussteilen mit verbesserter Zugfestigkeit und Dämpfungsfähigkeit gefertigt. Sie werden wärmebehandelt, um Eigenspannungen zu beseitigen und Kriechen oder Ermüdung unter verschiedenen Betriebsbedingungen zu widerstehen, wodurch die Präzision auch bei längeren Schnittdauern bei den härtesten Produktionsteilwerkstoffen und Toleranzen erhalten wird.
Der Querschnitt des Bettes ist mit einer rechteckigen Struktur gestaltet. Der Turm und der Wiegenkarussel sind daran befestigt, wobei im unteren Teil des Wiegenkarussells durch das Bett ein Spanextraktor angeordnet ist, um die Rückgewinnung von Eisenspänen und Kühlflüssigkeit zu erleichtern.
Konstruktion eines Portalkrans
Das Bearbeitungszentrum nimmt eine Portalkranstruktur an, die eine gute Steifigkeit aufweist und die Anforderungen einer hochfesten fünfachsigen gleichzeitigen Bearbeitung effizient erfüllen kann.

Merkmale

• Trapezförmige Struktur eines Querträgers und eines Schiebesitzes.
• Hochgeschwindigkeits-Präzisions-Elektrospindel mit hoher Leistung und hohem Drehmoment, Drehtisch mit Direktantrieb für große Last.
• Die X-, Y-, Z-, A- und C-Achsen sind vollständig geschlossene Regelung mit absoluter Gitterskala und kreisförmigem Encoder ausgestattet.
• Y-Achse Doppelantriebs-Portalkran-Struktur, kurze Spindelüberhängung und starke Schnittsteifigkeit.
• Die Z-Achse verfügt über 4 Führungen zum Verschieben.
